一、概述

YHW化工混流泵特点是流量大，扬程低，比转数介于离心泵和轴流泵之间，具有较强的颗粒通过能力。

二、用途

1.化工流程中的强制循环

2.造纸、碱回收中纸浆、蒸煮液，氯液，白液，浓黑液，漂白液等

3.可输送含有颗粒少于30%的化工浆料

4.环境保护及各种工业废水的输送

三、参数范围

流量：300-2700m3/h

扬程：10-25m

温度：-40~1600C

最大工作压力：1MPa

四、材质

与介质接触的过流部分材质

TA2(（钛），TA8,TA9(钛钯合金)，,TA10(钛钼镍合金)，Ti31Mo, Ni(镍)及镍合金,Zr(镐)及锆合金

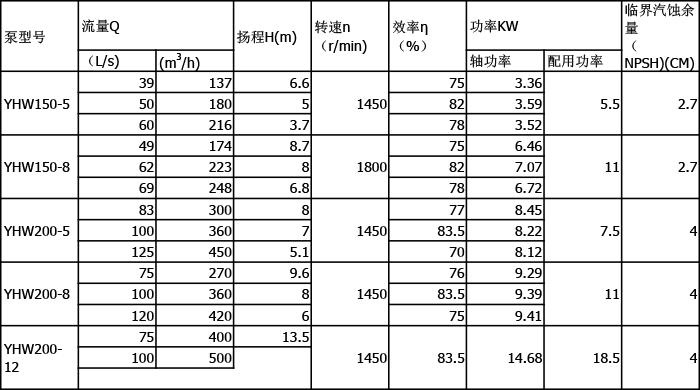

五、泵的型号说明

YHW200-8

200-泵体进出口

YHW-混流泵

8-扬程

六、泵的旋转方向

从电机端看，按顺时针方向旋转

七、泵的结构特点

泵体为轴向吸入，垂直排出。泵体上铸出支撑地脚，直接固定在底座上。泵盖通过止口固定在悬架体上，泵体与悬架体将泵盖压紧。

采用后开门结构，检修时可不必拆除泵体及进出口法兰。

叶轮可根据客户要求选择开式或者闭式结构。

八、泵的驱动方式

YHW泵的驱动方式为联轴器直连，驱动机为电机。可用的联轴器种类包括爪型弹性联轴器，弹性套柱销联轴器，金属膜片弹性联轴器
